Quais são os componentes do sistema de suspensão hidráulica? Qual é a função?
O sistema de suspensão hidráulica do trator é usado para conectar os implementos agrícolas suspensos ou semi-suspensos e controlar o levantamento, abaixamento e profundidade de operação dos implementos agrícolas.
(1) O sistema de suspensão hidráulica do trator consiste em sistema hidráulico e articulação (Fig. 3-31).

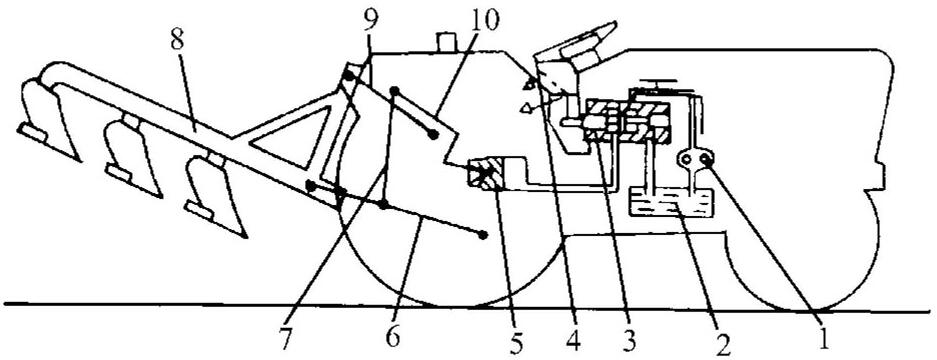

(Fig. 3-31).Diagrama esquemático do dispositivo de suspensão hidráulica
1. Bomba de óleo 2. Tanque de óleo 3. Distribuidor 4. Alça de operação 5. Cilindro de óleo 6. Haste de tração 7. Haste de elevação 8. Ferramenta agrícola 9. Elo superior 10. Braço de elevação
O sistema hidráulico é composto principalmente de bomba de óleo, distribuidor, cilindro de óleo, dispositivos auxiliares (tanque de óleo, tubo de óleo, filtro, etc.) e mecanismo de controle.
A articulação é composta principalmente de braço de elevação, elo superior, haste de elevação e elo inferior.
(2) Muitos tratores pequenos são equipados com mecanismo de descarga hidráulica para melhorar a eficiência do transporte e reduzir a intensidade de trabalho.O mecanismo de descarga hidráulica é geralmente composto de bomba de óleo, válvula de distribuição, haste de controle, tanque de óleo hidráulico, tubo de óleo, cilindro de óleo hidráulico e mecanismo de suporte auxiliar (Fig. 3-32). Durante a operação, a bomba de óleo hidráulico é acionada pelo eixo de saída de potência da transmissão ou outros dispositivos para bombear o óleo hidráulico do tanque de óleo e pressionar o óleo de pressão na câmara de trabalho do tanque de óleo através do distribuidor para levantar o carro e realizar o despejo automático; Depois que as mercadorias forem despejadas, opere o distribuidor para parar de fornecer óleo ao tanque de óleo e conecte o tanque de óleo com o tanque de óleo ao mesmo tempo, para que o carro possa ser reinicializado sob a ação de seu próprio peso.
Fig. 3-32 Diagrama estrutural do despejo hidráulico
1. Alavanca de controle 2. Válvula de distribuição 3. Tubo de óleo 4. Cilindro de óleo 5. Carro 6. Bomba de óleo 7. Tanque de óleo 8. Filtro
Como operar e usar o sistema de suspensão hidráulica corretamente?
A função do sistema de suspensão hidráulica é:
Quando o trator for transferido, levante as ferramentas agrícolas suspensas; Ajuste a profundidade das ferramentas agrícolas durante a agricultura; O óleo de pressão de saída é usado por ferramentas de suporte (como reboque basculante). Possui alça de ajuste poderosa e alça de ajuste de posição. Quando o sistema de suspensão hidráulica não for usado, ambas as alças devem ser colocadas na posição mais baixa (não coloque as duas alças ao mesmo tempo na posição de elevação)
Preste atenção aos seguintes pontos durante a operação:
(1) Enganche corretamente as ferramentas agrícolas
Ao engatar implementos agrícolas, coloque a alavanca de controle de elevação na posição de abaixamento. Inicie o trator para reverter lentamente para se aproximar da ferramenta agrícola. Primeiro conecte a ferramenta de fazenda com o link inferior esquerdo e, em seguida, conecte o link inferior direito. Se o eixo da ferramenta não estiver alinhado com o orifício da haste de tração, gire o tubo de ajuste da haste de tração diagonal direita para alterar seu comprimento e, finalmente, conecte a haste de tração superior. Todas as hastes de tração são travadas com pinos de travamento após a conexão. As posições horizontais dianteiras e traseiras dos implementos agrícolas são ajustadas pelo elo superior. Gire o solenoide intermediário durante o ajuste e trave-o com porcas após o ajuste. As posições horizontais esquerda e direita das ferramentas agrícolas são ajustadas pela haste de tração diagonal, e o comprimento da haste de tração diagonal esquerda também pode ser ajustado, se necessário.
(2) Levantar e transportar ferramentas agrícolas corretamente
Tanto a alavanca de ajuste de força quanto a alavanca de ajuste de posição podem controlar o levantamento e abaixamento de ferramentas agrícolas, mas são usadas em situações diferentes. Quando uma alça é usada, a outra alça deve ser colocada na posição levantada e travada. Mova a alavanca para frente para abaixar o implemento e mova o implemento para trás para levantá-lo. O tempo necessário para levantar e abaixar implementos agrícolas geralmente aumenta para 3 segundos e diminui para cerca de 1 segundo. O trator foi ajustado antes de sair da fábrica e não precisa de troca durante o uso.
Quando o trator estiver trabalhando no campo, ele deve primeiro levantar as ferramentas agrícolas, depois virar e abaixar as ferramentas agrícolas ao entrar na linha reta. É proibido usar a alavanca de ajuste de força para abaixar as ferramentas agrícolas na superfície dura da estrada, para evitar danos às ferramentas agrícolas devido à velocidade de queda muito rápida.
Quando o trator suspender implementos agrícolas para transferência de longa distância, aparafuse o volante da válvula interceptora do lado esquerdo do elevador para travar os implementos agrícolas na posição de elevação, coloque a alavanca de ajuste de força e posição na posição de abaixamento e em seguida, coloque a alavanca ativa da tomada de força na posição "aberta" para impedir que o eixo da tomada de força funcione e, em seguida, coloque-a de volta na posição "fechada" após a transferência. Quando o trator estiver rebocando a carreta para transporte, o braço de levantamento deve ser colocado na posição de abaixamento e aparafusado na válvula interceptora para evitar desgastes desnecessários. Ao aparafusar e travar a válvula interceptora, deve-se observar que a porca da haste da válvula é utilizada para o travamento após aparafusar a válvula interceptora.
(3) Use a alça de ajuste de força corretamente
A conservação de energia pela regulação da força garante uma profundidade de cultivo e força de tração relativamente uniformes e é usada principalmente para cultivo em campos irregulares. Ao arar, o método de ajuste de força é geralmente adotado: primeiro empurre a alavanca de ajuste de força e posição de volta para a posição de levantamento, depois mova a alavanca de ajuste de força para frente, a ferramenta agrícola começa a cair e cair no solo. Quando a ferramenta agrícola atingir a profundidade de cultivo desejada, pare o movimento da alça e bloqueie a alavanca de ajuste de força com o volante de posicionamento, de forma que a alça seja empurrada para a posição fixa toda vez que a ferramenta agrícola for abaixada.
(4) Uso correto da alça de ajuste de posição
O método de ajuste de posição é primeiro colocar as duas alças de ajuste de força e posição na posição de levantamento e, em seguida, mover a alça de ajuste de posição para frente para abaixar a ferramenta agrícola; Quanto mais você avançar, mais as ferramentas agrícolas cairão, ou seja, correspondendo a cada posição da alavanca de ajuste de posição, as ferramentas agrícolas também manterão uma determinada posição em relação ao trator. O método de ajuste de posição é geralmente usado para lavoura rotativa e gradagem, colheita, levantamento, escavação, reboque basculante e outras operações de terras não aráveis. Sob a condição de terreno plano e pequena mudança de resistência do solo, o ajuste de posição também pode ser usado para arar. Ao arar, quando a ferramenta agrícola atinge a profundidade necessária,
(5) Selecione corretamente o ponto de conexão do link superior
Ao usar o ajuste de força para controlar a profundidade do cultivo, a extremidade frontal do elo superior deve ser conectada ao pino de conexão do meio; Quando o ajuste de posição é usado para controlar a profundidade do cultivo, a extremidade frontal do elo superior deve ser conectada ao pino de conexão inferior. É proibido usar o pino de ligação do braço superior para tração para evitar danificar o elevador.
(6) Saída hidráulica
Os tratores Wade WD40~50 são equipados com orifícios de saída de óleo para saída de óleo de alta pressão para implementos agrícolas ou reboques. Coloque a alavanca de ajuste de força e posição na posição de descida, retire o óleo do cilindro hidráulico, aparafuse o volante regulador da válvula interceptora no lado esquerdo do elevador, trave a alavanca de ajuste de força na posição de elevação e, em seguida, aparafuse retire o bujão de óleo do orifício de saída no lado direito do elevador, instale o conjunto do tubo de óleo de saída e conecte-o à ferramenta agrícola ou reboque, use a alavanca de ajuste de posição para controlar o caminho de saída hidráulica, quando não estiver necessário, instale o bujão de óleo e a junta. Desaparafuse a alça reguladora da válvula de interceptação para restaurar a capacidade de elevação do elevador.
